TONE CONTROL GITAR

Rangkaian Sirkuit tone control

Rangkaian Sirkuit tone control-preamplifier pada dasarnya adalah yang paling banyak digunakan dalam kualitas suara tetapi juga membutuhkan dukungan dari kontrol nada dan nada amplifier.nah kontrol kami hadir di sini termasuk dalam kwalitasnya ukuran standar, silakan coba sendiri.

DAFTAR COMPONEN :

Part Total Qty. Keterangan Substitutions C1, C3, C5, C7, C15, C16 6 2.2uf Electrolytic Capacitor C2, C6 2 0.05uF Keramik Disc Capacitor C4 1 0.22uF Disc Capacitor C8, C10 2 0.015uF Keramik Disc Capacitor C9 1 100uF Electrolytic Capacitor C11, C12 , C13, C14 4 0.1uF Keramik Disc Capacitor R1, R4 2 10K 1/4W Resistor R2, R5 2 33K 1/4W Resistor R3, R6 2 4.7K 1/4W Resistor R7 1 2.2K 1/4W Resistor R8, R9, R10, R11 4 50K Linear Pot U1 1 TDA1524A Tone Control IC S1 1 SPST Switch J1, J2, J3, J4 4 RCA Jacks konektor lain dari pilihan Anda MISC 1 Board, Wire, Knobs, 18 Pin Socket

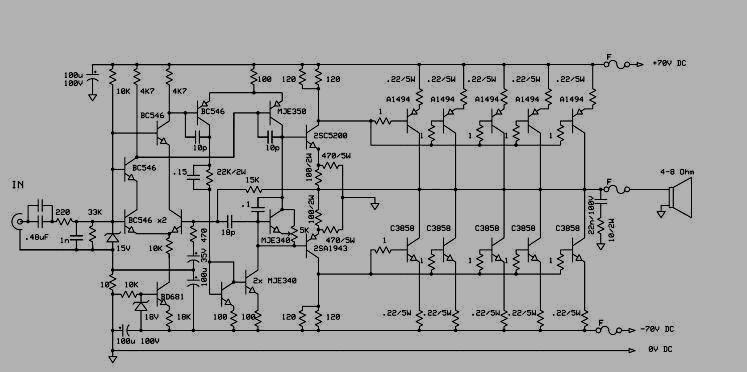

SEKEMA POWER 1000 WATT

Dalam merakit kabel untuk catu daya DC dan transistor keluaran harus besar, gunakan ukuran 1,5-3mm. pasokan yang digunakan transformator dengan 20A/45Ct dan setidaknya 4x10000uf/80 kapasitor volt. sirkuit ini mampu memasok daya 10000watt sehingga transistor daya akan sangat panas, beri kipas pendingin baik di transisitor daya
Transitor alternatif untuk penggantian 2SA1494 adalah 2SA1216 Dari Sanken. Transistor memiliki disipasi daya 200-350 watt masing-masing pasangan sehingga untuk operasi jangka panjang lebih tahan lama. Perlu diingat, biasanya dijual sepasang transistor kekuasaan dengan yang melengkapi, sehingga Anda tidak dapat membeli 2SC2922 sendiri tanpa 2SA1216 atau 2SA1494 tanpa 2SC3858. Kisaran harga tsb transitor adalah 3-40 Rupiah / pasangan.













 DOWNLOAD

BY Dwi Setiawan
